氣浮主軸ABT-1000
- 中西NAKANISHI氣浮主軸ABT-1000，外徑40mm，最高轉速100,000轉/分鐘，輸出功率88W，跳動精度1μm，在10萬轉的高速旋轉下也能保持1μm的跳動振動。由于采用空氣浮動和旋轉軸的機制，比滾珠軸承壽命更長。目前在半導體等高精密加工領域應用較大。
- 咨詢熱線：0755-29695109
-
產品詳情
聯系我們

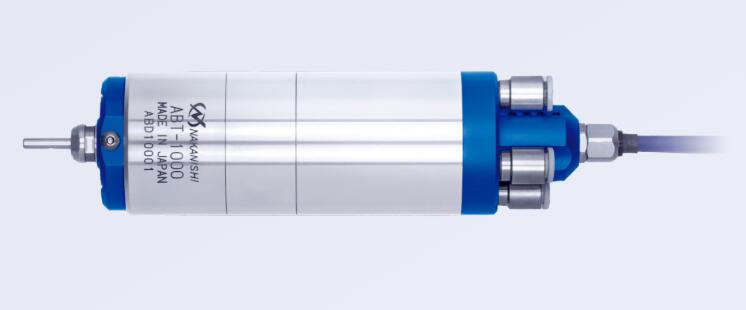

中西NAKANISHI空氣軸承渦輪主軸（夾緊式）ABT-1000
中西NAKANISHI氣浮主軸ABT-1000，又稱為空氣軸承渦輪式主軸，外徑40mm，最高轉速100,000轉/分鐘，輸出功率88W，跳動精度1μm，精密加工的軸和軸承抑制了核心跳動和振動，實現了高旋轉精度。由于采用空氣浮動和旋轉軸的機制，比滾珠軸承壽命更長。目前在半導體等高精密加工領域應用較大。
氣浮主軸ABT-1000產品參數
種類：氣動渦輪式主軸
外徑：φ40mm
最高轉速：100,000轉/分鐘
主軸跳動精度：1μm以內
輸出功率：88W
重量：820g
軸承氣壓：0.55MPa （空氣消耗量：50Nm3/min）
渦輪空氣壓力0.55MPa （空氣消耗量：135Nm3/min）
軸承許用載荷能力
徑向：20N 或更小
推力：35N 或更小
筒夾（CHA組）：φ0.5~φ4.0mm
夾頭螺母： (CHN-3A)
轉速檢測方式
內置磁傳感器（輸出信號：1 脈沖/轉）
供氣管
供氣（渦輪機）：φ6mm x 2 供氣
（空氣軸承）：φ6mm

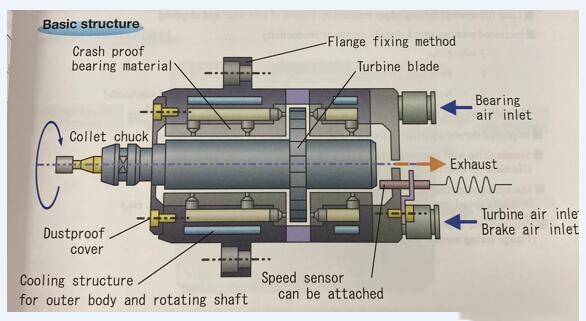

氣浮主軸的優點
（1）哪怕制造精度再高，如果在旋轉過程中發生滾珠軸承等物理運動，都會發生微細的波紋和振動，從而影響加工表面；
盡管如此，對于在一般的普通加工來說不是很大的問題，但在要求超高精度的加工時，會希望排除其以上的問題。
（2）氣浮軸承是為了轉軸沒有物理接觸，通過氣壓使轉軸懸浮， 沒有這部分的影響，因此加工面的精度會更好。
適用于有很高要求的表面精度的加工，例如內孔研磨加工等。→用于內孔研磨夾具類。
（3） 另外，沒有物理接觸意味著就沒有磨損， 無需考慮球軸承等磨損的更換，可半永久使用。適合24小時連續長時間運轉。

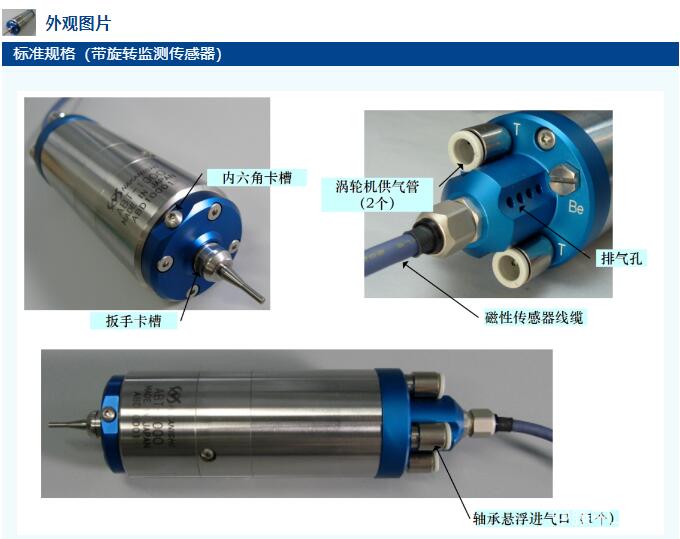

氣浮主軸ABT-1000外觀圖
氣浮主軸ABT-1000扭力輸出大小
氣浮主軸ABT-1000使用注意事項
* 供氣軟管另售。
* 空氣軸承主軸需要清潔干燥的空氣。
*空氣軸承供氣口未供氣時，請勿旋轉主軸或更換尖端工具或夾頭。由于主軸和軸承相互接觸，在這種狀態下轉動主軸或更換尖端工具或夾頭可能會損壞接觸區域并妨礙其正常工作。
* 即使在主軸停止時也始終向空氣軸承供氣。
*請在旋轉主軸并穩定旋轉后開始加工。

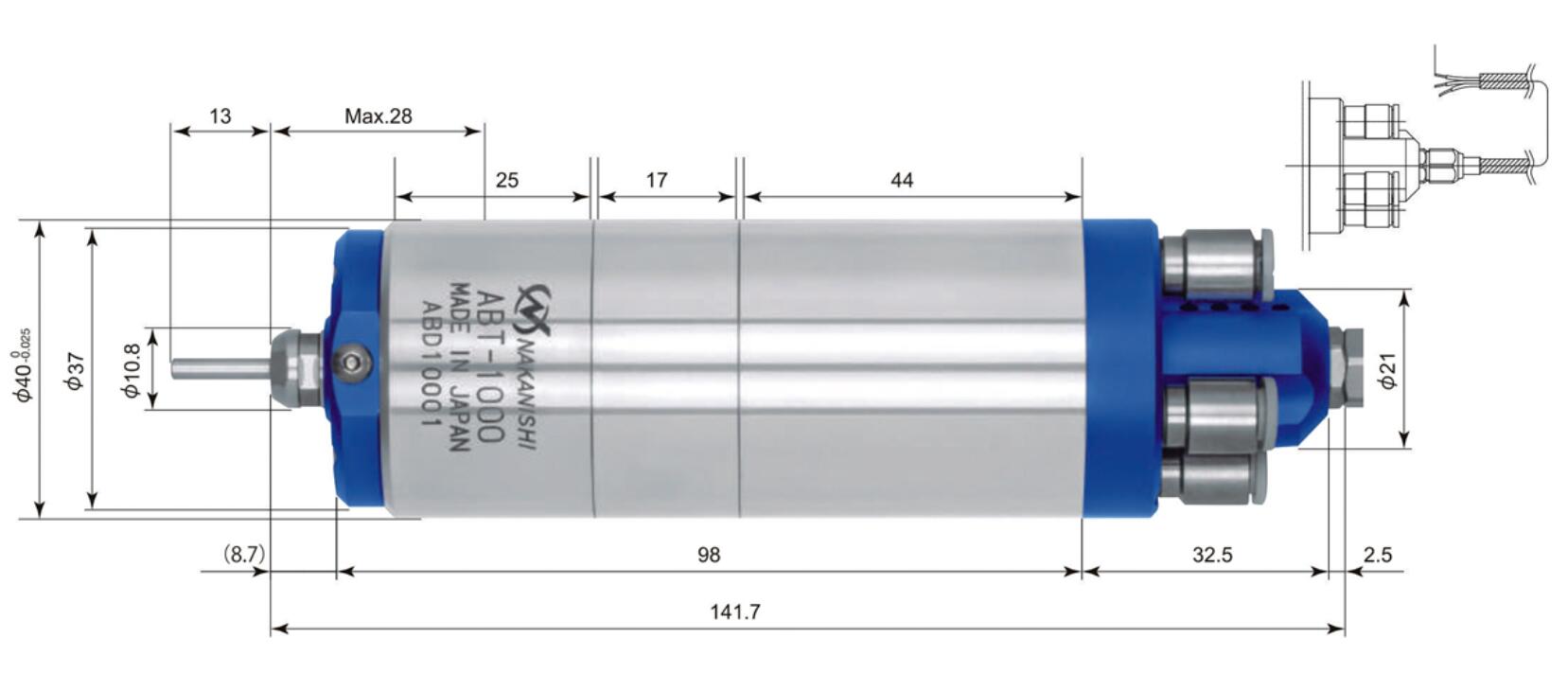

氣浮主軸ABT-1000產品尺寸
氣浮主軸ABT-1000加工案例
配備專用機/R0.2立銑刀加工（NAK80）

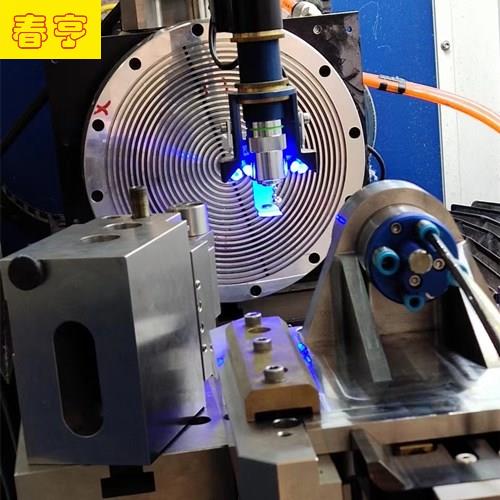

光學鏡片研磨拋光加工用
