TY2100表磁分布自動測試系統

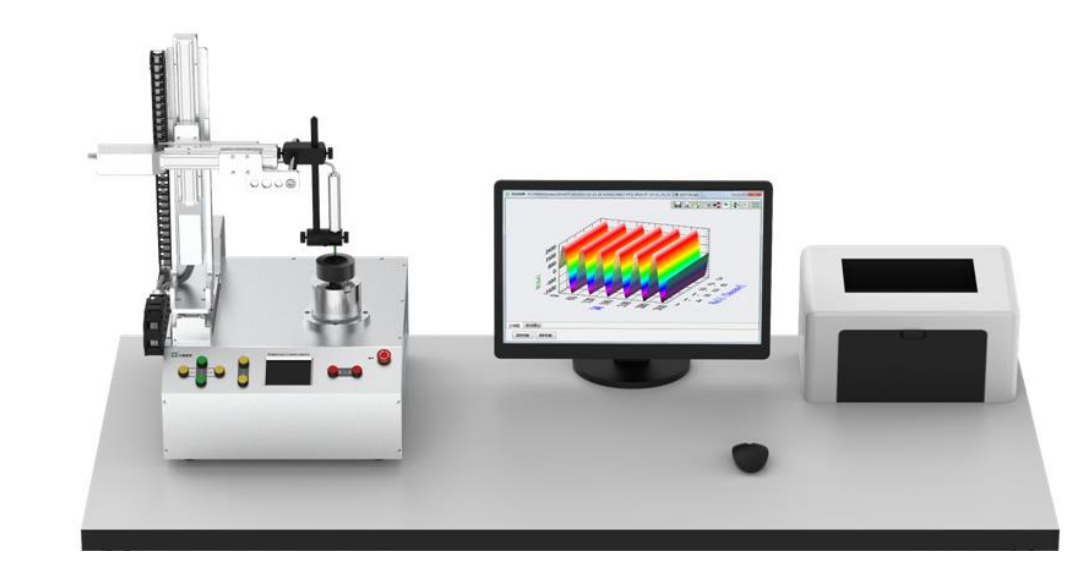

TY2100是一款專用于全自動測量永磁材料與電機轉子表面磁場分布的系統，主要由測試平臺(內置數字特斯拉計、探頭三軸定位裝置、旋轉卡盤、運動控制器)、平面樣品夾具(選件)、計算機及軟件等組成。具有設計先進、簡單實用、操作方便等特點；可對樣品的表面進行全自動三維掃描，并自動計算磁材的表磁分布、各極的磁參量、繪制表磁分布曲線。
TY2100表磁分布系統產品特征
數字特斯拉計：測量范圍：0～2000 mT，最小分辨力：10 μT，測量不確定度達 0.5%。
霍爾探頭：探頭傳感芯片由耐磨材料封裝，材質有彈性不易折斷。
旋轉測試平臺：測試平臺裝有旋轉卡盤，采用精密電機驅動，帶動被測樣品在 W 軸方向旋轉。
卡盤及軸承：選用進口品牌，標配卡盤同心度達 0.05 mm，運行更加平穩。
四軸運動控制：XYZW 軸的運動控制具有軟件自動控制和按鍵手動控制二種模式。
無磁三爪卡盤（選配件）：特殊應用情況下可選配無磁三爪卡盤。
平面樣品夾具（選配件）：用于測試不同尺寸的平面樣品、立方體樣品等。
軸向霍爾探頭（選配件）：用于平面樣品、立方體樣品等的表磁測試。
TY2100表磁分布系統主要應用
環型樣品測試：可測試圓柱型永磁、多極磁環、磁瓦、小型電機轉子、磁輥等樣品。
平面樣品測試：可選配平面樣品夾具和軸向霍爾探頭，用于測量不同尺寸的平面樣品、立方體樣品的表磁分布特性。
測量表磁參數：極數、極性、磁極的峰值、角度、面積、寬度、半寬高、充磁角度；每個表磁參數的結果中均包含最大值、最小值、平均值、標準差等。
繪制表磁曲線：繪制 X-Y 直角坐標磁場分布圖、極坐標磁場分布圖、2～32 次諧波分析圖、三維磁場分布圖等。
TY2100表磁分布系統主要技術指標
| 特斯拉計 | 測量范圍 | 0～2000 mT |
| 最小分辨力 | 10 μT | |
| 最佳測量不確定度（k=2） | 0.5% | |
| XYZ 軸 | 行程范圍 | XY 軸：0～100 mm |
| Z 軸：0～200 mm | ||
| 最小分辨力 | 0.01 mm | |
| 定位精度 | ± 0.02 mm | |
| W軸 | 行程范圍 | 0～360° |
| 細分度 | 50000 / 360° | |
| 同心度 | 0.05 mm | |
| 無磁三爪卡盤同心度 | 0.1 mm | |
| 最快旋轉速度 | 2 秒/轉(典型值) | |
| 備注：① 若樣品尺寸超出范圍，用戶可根據需求定制 XYZ 軸的行程。 | ||
TY2100表磁分布系統樣品規格
| 環型樣品 | 樣品夾持范圍 | 外直徑：Φ 2 mm～70 mm； 內直徑：Φ 24 mm～64 mm |
| 樣品直徑 | 最大 Φ 350 mm | |
| 樣品重量 | 最大 3 kg | |
| 平面樣品 | 最大樣品尺寸 | 100 mm × 100 mm (長×寬) |
| 樣品重量 | 最大3kg | |
備注： ② 若環型樣品超出以上內徑、外徑夾持范圍，可另選配卡盤或者定制工裝。 ③ 重負載旋轉平臺可定制。 ④ 測試平面樣品時，需選配專用的樣品夾具和軸向霍爾探頭。 | ||
TY2100表磁分布系統一般技術規格
| 供電電源 | AC ( 220 ± 22 ) V，( 50 ± 2 ) Hz |
| 溫度性能 | 工作溫度：0°C～40°C；儲存溫度：-20°C～70°C |
| 濕度性能 | 工作濕度：40%～80% R·H 不結露 儲存濕度：< 95% R·H，不結露 |
| 整體質量 | 約 30 kg |
| 整體尺寸 | 450 mm(W) ×510 mm(D) × 710 mm(H) |
TY2100表磁分布系統配置清單
| 序號 | 品名 | 單位 | 數量 | 配置 | 備注 |
| 1 | TY2100測試平臺 | 臺 | 1 | 標配 | 含探頭三軸定位裝置 旋轉測試平臺、數字特斯拉計、運動控制 模塊、數據采集模塊 |
| 2 | 專用測試軟件 | 套 | 1 | 標配 | |
| 3 | 說明書及合格證 | 套 | 1 | 標配 | |
| 4 | 測試導線、隨供附件 | 套 | 1 | 標配 | |
| 5 | 無磁三爪卡盤 | 套 | 1 | 選配件 | |
| 6 | 平面樣品夾具 | 個 | 1 | 選配件 | 用于測試平面樣品 |
| 7 | 軸向霍爾探頭 | 個 | 1 | 選配件 | 用于測試平面樣品 |
| 8 | 工作臺 | 臺 | 1 | 選配件 | 第三方產品 |
| 9 | 計算機 | 臺 | 1 | 選配件 | 第三方產品 |
| 10 | 打印機 | 臺 | 1 | 選配件 | 第三方產品 |
| 備注：以上僅為參考，具體配置清單，應以技術協議為準。 | |||||
1960544536 訂購：TY2100表磁分布自動測試系統
